汽车传动轴扭矩无线信号遥测解决方案

新能源汽车整车测试当中,传动轴旋转件测试是令企业头疼的测试项目之一。企业为了完整地收集了传动轴以及相关子设备的信息,其中包括:传动轴的振动(径向水平、径向垂直、轴向)、温度信息(绕组温度、轴承温度)、功率、电压、电流等诸多信息。导致企业工程师耗用大量人力,人工监测设备的关键参数,人工进行故障诊断。为保障诊断精度,工厂每个月还会邀请外部设备维护公司进行电机状态的健康评估与故障诊断。

轴承是高速电机的重要机械零部件,在电机中既需要承担负荷又需要在自身内部实现旋转。这就造成了轴承是设备故障的高发部件。因此,对轴承健康状态的监测是机械系统自身健康状态监测和评估的重要组成部分。

面对这样的故障问题,应该如何处理?九江汉唐光电与国内多家汽车制造商合作,基于为客户提供更加简单而可靠、精确而耐用的检测方法,开发出了一套高端装备旋转部件健康监测系统。产品经过多次的实测和迭代更新,不仅完全满足了汽车整车测试当中信号传输的技术需求,大大地减少了测试系统的部件,简单而可靠,缩短了测试工程师宝贵的安装调试时间,得到了业内用户的高度认可。

  一、高端装备旋转部件健康监测系统

高端装备旋转部件健康监测系统主要包括以下几种:

1、扭矩测量单元

2、温度测量单元

3、振动测量单元

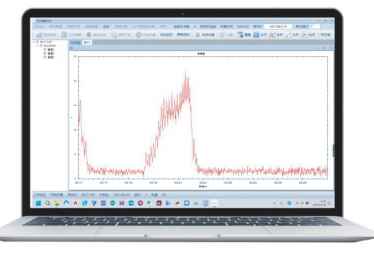

高端装备旋转部件健康监测系统主要包含信号采集发射模块和信号接收器,其中信号采集发射模块采用汉唐独家设计的无线供电方式,确保在高速旋转部件运行在环境恶劣下,不会影响无线线圈磁耦合的稳定性和连续性,使得供电稳定。其主要应用领域为汽车传动轴扭矩测量、旋转轴扭矩测量、齿轮箱应力测量等安装空间受限环境下载荷、温度、振动测试等。

二、产品特点

(1)体积小巧,重量轻,方便安装和携带。

(2)信号接收模块配置7.4V/10Ah便携式电池,在旋转采集过程中不间断供电,实现对旋转轴应变、扭矩信号的长期监测与接收。

(3)内置多种选配存储容量,储存容量:512MB/1GB/2GB

(4)多种测量类型,支持四分之一桥/半桥/全桥桥路方式的应力应变测试、热电偶、电阻式力传感器。

(5)无线测试系统同步精度高,适合高同步精度应用领域。

三、产品参数

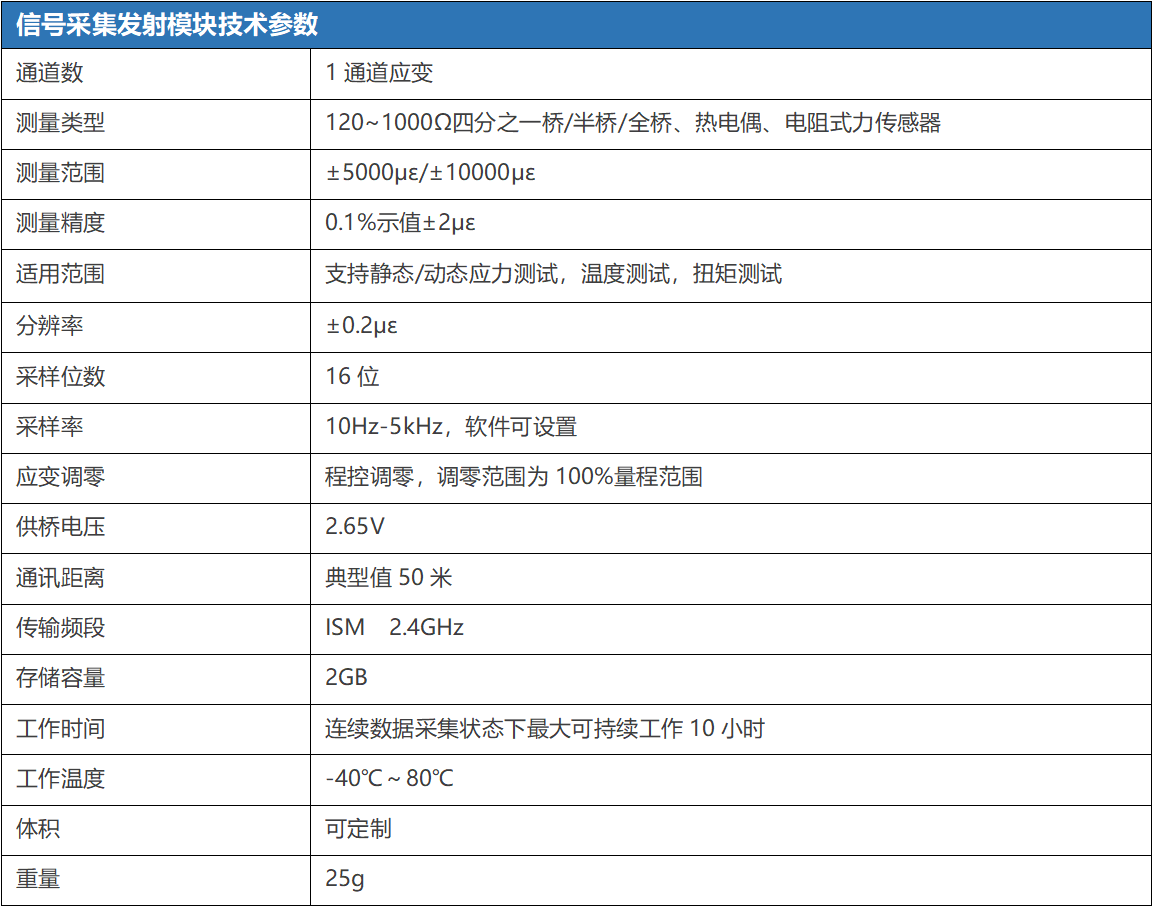

1、信号采集发射模块

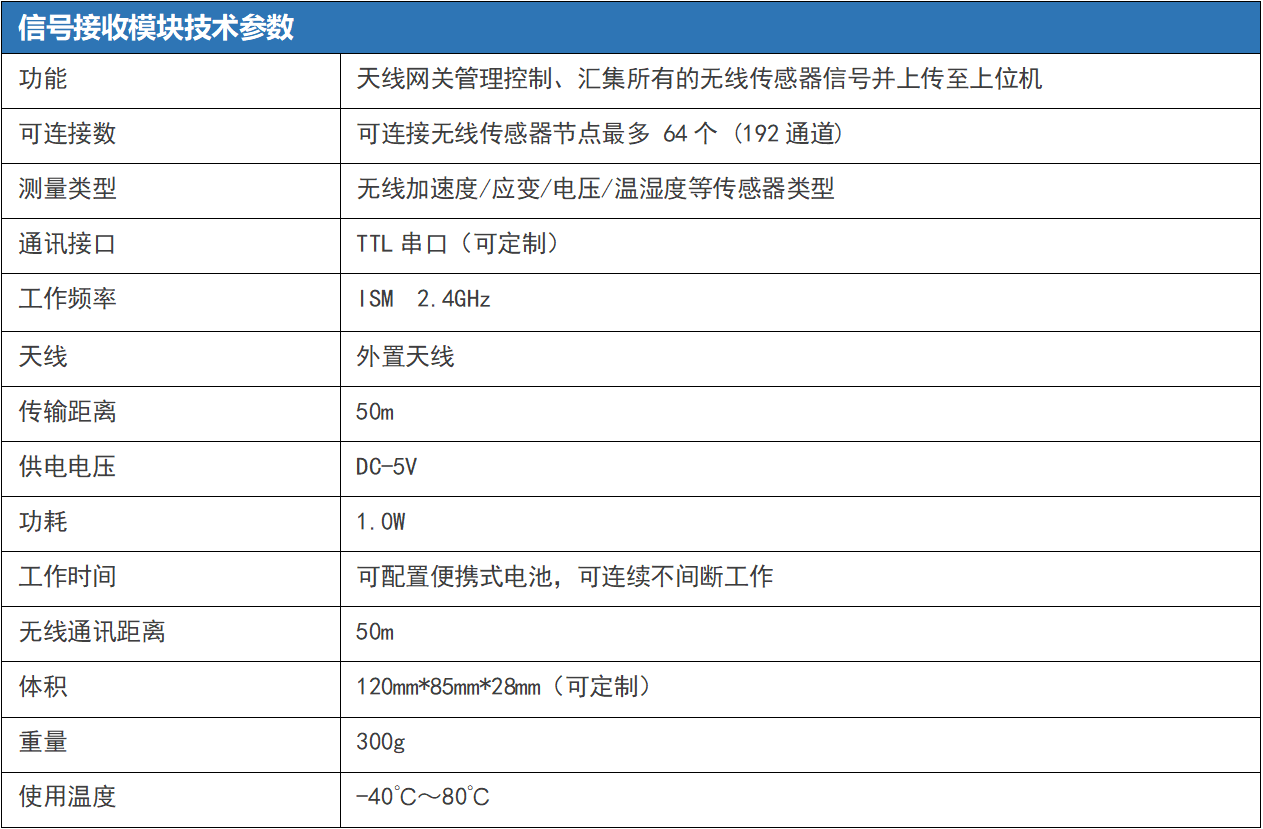

2、信号接收模块
