HT070036-25高速联轴器及法兰

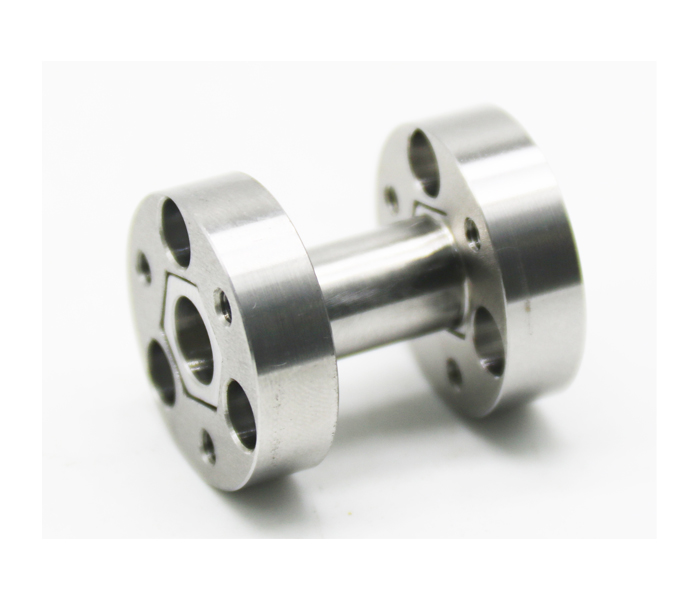

    该款联轴器是我司为高速滑环引电器专门研发设计的，最高设计转速90000转/分钟，也可接受非标定制！此设计已申请国家发明专利(专利号：202110777785.3)。联轴器设计采用三个相互独立精密零件组成，六方轴的这种弧面接触模式可以大幅降低主动轴与被动轴的同心度要求（接受不同心φ1mm），六方轴通过两个法兰预留安装间隙释放被动轴的轴向窜动（释放轴向窜动2.5mm），从而增加了系统的可靠性,该设计广泛应用与航空发动机测试高速连接。

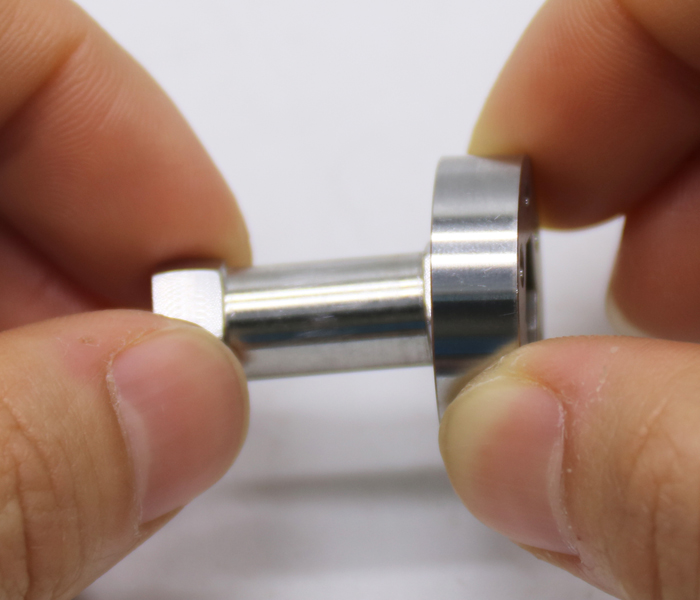

   联轴器六面为弧面设计,利用弧面的高处与内六方接触实现传扭，低处尺寸差实现径向自由偏摆，自由摆动量取决于弧面高处与低处的高度差解决在旋转过程中，弧面接触方式降低滑环安装同轴度要求，目前设计容许最大1mm圆周跳动。

   安装设计两个法兰固定后长度会大于中间六方轴的总长，长度差就会留给连接的两个设备在旋转过程中自由位移的空间，目前设计轴向位移量为2.5mm。
