导电滑环是如何传输电信号的?

文章出处:滑环厂家 人气:发表时间:2019-01-04 09:12

在电气设计过程中,机械部分360度无限制连续旋转时,导线需连接到旋转部件上去,电气工程师就会遇到导线缠绕问题,这个时候,他需要一个电旋转连接器,俗称电滑环来传输动力和信号的旋转连接。导电滑环是属于精密机械部件,其主要作用是传输能源和信号,那么导电滑环是怎么样进行能源和信号的传输的呢?首先要解决这个问题,我们需要对导电滑环有个大致的了解。

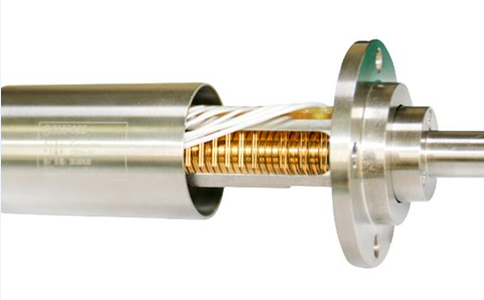

导电滑环主要由滑环和刷丝两个主要部分组成,两者接触方式有点接触式和面接触式。导电滑环的接触电阻直接会影响信号传输的效果。一般接触电阻越小越好。影响接触电阻大小的因素除了接触部分的材料,接触面的接触形式外,还包括刷丝对滑环的压力。压力越大接触电阻越小,但是压力的增大有一定的限度,如果超过限度会增加摩擦力矩,使接触部分磨损很大。导电滑环一般采用转数作为其寿命衡量指标,导电滑环最高使用寿命约为几千万转,如果应用在高速旋转场合,寿命也是有限的。导电滑环的特性要求对其性能定期检测,以保证实际使用中导电滑环可靠。下图是一款比较典型的导电滑环。


导电滑环

简单地了解了滑环,那么我们就来介绍下它是如何传输电信号的。其实很简单,简单的来说就是通过轴承带动轴体跟电刷丝相互摩擦传输能源和信号,而这些信号和能源又通过焊在滑环环片上的导线传送出去,导线跟设备相连,从而能够顺利地传送到设备上。其主要作用就是传输电信号。解决以往解决绕线的困扰。
