导电滑环可分为很多种，其中根据其外形特征和安装设备的类型可分为圆柱是带法兰导电滑环、过孔空心轴导电滑环、分离式导电滑环、盘式导电滑环等。其设计的目的是为了方便客户在安装滑环过程中更好的使用滑环。那么本文就来讲解下这几种不同导电滑环结构图是什么样的。

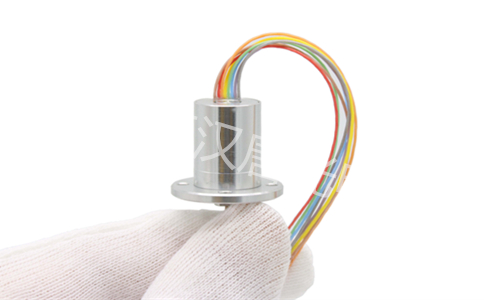

圆柱式带法兰滑环，外带法兰盘，主要是通过法兰盘的上的几个固定孔来跟客户的设备配合安装，所以帽式滑环一般都是外层固定，内轴转动的一种结构。帽式滑环接触电阻低，寿命长，运行可靠，特别适合于小型旋转系统传输微弱控制信号，可广泛应用于闭路监控球形云台，机械人，电气测试设备，展览，显示及医疗设备等工控领域。更可根据客户的特殊要求，专门设计及定制产品。

空心轴导电滑环是中心带孔的一系列导电滑环的统称，空心轴滑环也叫过孔导电滑环。某些设备需要360°旋转导电，如果这个设备带有液压或气压传动轴，过孔导电滑环就可以很方便的在这些设备的传动轴上安装固定。过孔式滑环的应用领域非常广阔，主要有医用旋转CNC工作台、CNC加工中心、电线卷盘、包装机械、风力发电设备等。

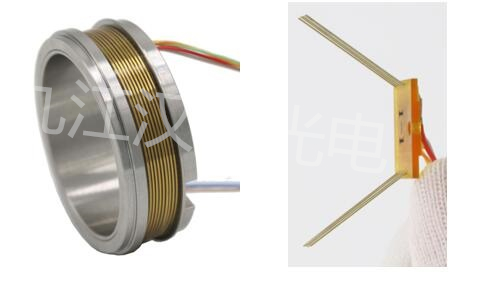

分体式滑环是铜环与电刷分体，分离的零件整合的组装、可使用客户现有的轴承系统、通过设备的定子和转子保持相对旋转和支撑。其中转子部分可带有通孔，用于液压通道、气压通道或装配传动轴，能够更好的配合客户系统中的空间限制和安装需求，并可用插针代替导线接触，传输大电流。有时因为系统大小或是成本限制，一个设备齐全的帽式滑环不是最好的选择。我们可以配合客户的系统提供分离的转子和接触刷，应用于气压或液压传动系统，可应用于仪器仪表及测试设备航空、军事及医疗设备制造及加工控制系统等方面。

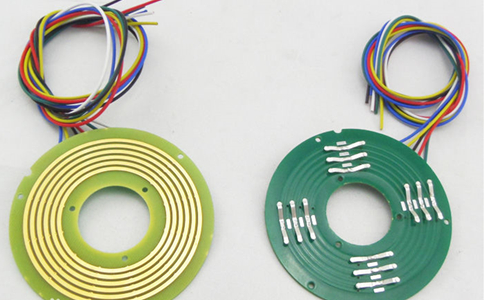

盘式导电滑环包括定子、转子和弹片，所述弹片的一端连接在所述定子上，该弹片另一端与所述转子相接触，所述定子和所述转子上分别设有安装孔，以将盘式滑环安装在使用设备上，所述转子上焊有导线。盘式导电滑环专门为在垂直方向有高度限制的旋转系统设计，它的铜环和刷线围绕一个中心孔接触，极大的节省了高度空间。
