导电滑环是一种用来传递信号和电能的精密输电装置，利用变环的滑动接触，电磁的耦合，使得固定架，转动部件跟滑动部件之间完成电能的传递和信号的传递。由于导电滑环是非常精密的机械部件，又处于设备的旋转中心，安装和接线比较复杂。因此，很多朋友们会想要知道电滑环的接线图。

其实导电滑环接线的方式跟其外形结构及接口方式有很大的关系，导电滑环根据其外形可分为：圆柱形带法兰式的、空心轴过孔式的、盘式的等等。根据其接口方式又可分为带插头直连式的、引出导线的（根据滑环与设备的距离确定引出导线的长度）、端子接口式的。那么下面我们来介绍下几种比较常见的导电滑环接线图：

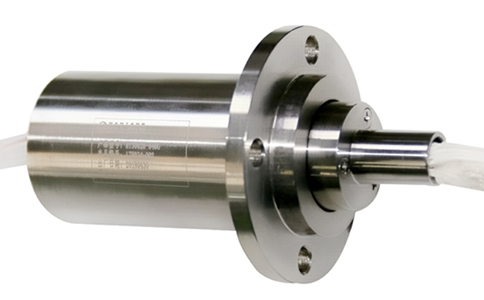

1、最为常见的就是引出导线式的滑环，定子端导线和转子端导线分别通过刷丝和金属环连接起来传输信号。导线的一段连接固定设备，另一端连接旋转设备。这样就可以把电信号从一台设备传输到另一台设备。

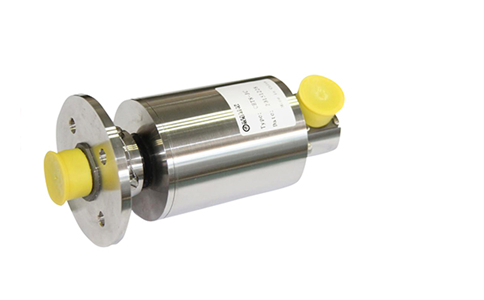

2、直连插头式的，直连插头式的接口方式比较简单，直接安插在设备的上就可以了，这也是根据滑环使用的情况而设计的。

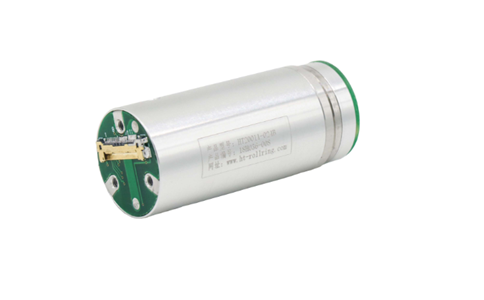

3、端子接口式的，滑环内部导电焊接连接到电路板上。设备再通过电路板连接滑环内部的导电，电路板是一个连接的中介。这样的安装方式目的也是为了节省空间。便于用户安装。

因此，综上所述，导电滑环的接线图是根据不同的滑环设计的方式来确定的。而滑环的设计方式需要根据用户的使用情况来确定。因此，用户在咨询滑环的时候一定要详细说明滑环的使用情况，提供安装的3D模拟图，有经验的技术工程师能够根据不同的情况设计不同的接口方式，尽量简化接口，最大程度地方便用户安装。
