同心度是评价圆柱形工件的一项重要技术指标，同轴度误差直接影响着工件的装配和使用，直接影响着工件的配合精度和使用情况。滑环同心度主要指的是转子与定子、轴承之间、环与环、环与绝缘垫圈之间的同心。

          同心度对滑环寿命也有相当大的影响，首先如果不同心旋转，将会对内部密封件摩擦不平衡，对内部高精度轴承压力不平衡，当压力过大时候，可能将轴承压碎，导致滑环卡死，密封件受力不平衡，压力朝着一个方向，对密封件相对面摩擦将增大，从而容易将密封件磨损，而影响同心度的有以下几个原因，第一是转子加工精度不准，第二是滑环重量太重，所以现在加工一般采用高精度数控车床，保证精度在0.01mm，而滑环的重量主要取决于所选的材料，全部用铝材做肯定是不行的，因为转子工作时候无时无刻的旋转，铝材硬度太小，容易磨损，所以针对此情况，可以将内部做成不锈钢材料，而外部则采用铝材，这样既可以保证同心度，又减轻了滑环的整体重量，再者可以采用铝合金材料做，整体滑环的重量将变的更轻。

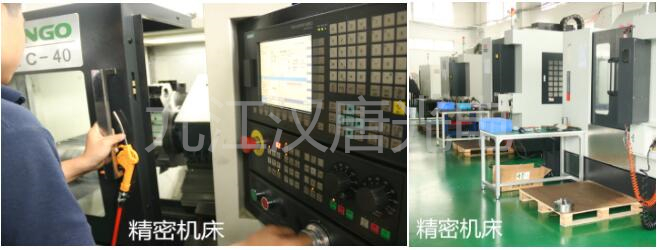

          鉴于以上因素，九江汉唐光电专门设立有导电滑环精密制造实验室，我们生产的滑环零部件能满足最小0.005mm的公差要求，表面光洁度可达Ra0.02，同心跳动最大0.01mm，线性跳动最大0.005mm。滑环用材轴承选用P5精度或者更高的深沟球轴承或者推力球轴承。轴体和组合支架格局要求选用不锈钢材料，抗冲击、抗震动。外壳选用不锈钢，具有良好的防尘防腐蚀和抗震动性能。
