随着现代精密机械制造的不断发展，要求设备更小精巧和灵活，在很多设备中都需要需要360度旋转传输电流和信号，特别是在军工航空航天高端领域的某些设备的关键部位中，并极大地减少安装空间使设备工作更顺畅这就要用到微型导电滑环。微型导电滑环是一种尺寸更小，设计更紧凑的导电滑环，主要用于传输精密信号、微弱电流可提供电流/信号组合方案（如视频、控制、传感、以太网、电源等的组合）,低扭力、低损耗、低电气噪音、免维护适用于安装空间要求小的环境。

          那么微型导电滑环的工艺难点是什么呢？

          微型导电滑环属于高科技产品，一直以来被应用于尖端军事领域，是各种精密转台、离心机和惯导设备的关键器件，在这些领域领域中要求滑环能够在微小的空间范围内实现多通道环路传输。那么如何实现多通路信号在微小的空间范围内进行传输是微型导电滑环的工艺难点。

如何解决呢？

首先从设计要进行充分的考虑，改进设计方式，尽量在设计时候设计得更加结构紧凑，节省安装空间和重量，解决对安装尺寸限制的问题。

其次，要从工艺上进行创新和突破。体积小，那么就需要减少绝缘的层的厚度来减少其径向尺寸，环体组件大部分采用真空灌注环氧树脂的方法,以联结环片并进行绝缘。绝缘层厚度小，就需要考虑绝缘性能是否能达到要求。

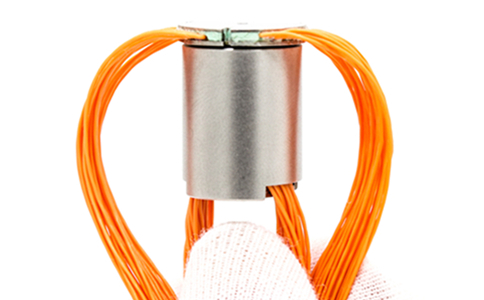

汉唐光电一直致力于工艺的研发和创新，目前我们独立研发的环氧浇注配方，具有流动性好，固化时间短，强度高，绝缘性能好，抗湿热环境性能优越等优点，主要可以实现以下浇筑方式：1、绝缘层小于0.1mm环氧真空高温浇注2、高压叠片型环氧真空高温浇注3、叠片型常温浇注。目前这款整体式浇注工艺用于我司的导弹专用微小型滑环（如下图）和长寿命高转速导电滑环（转速20000转/分钟，寿命1.5亿转）。

版权申明：本文属于九江汉唐光电所有，不得抄袭和转载，维权必究！
